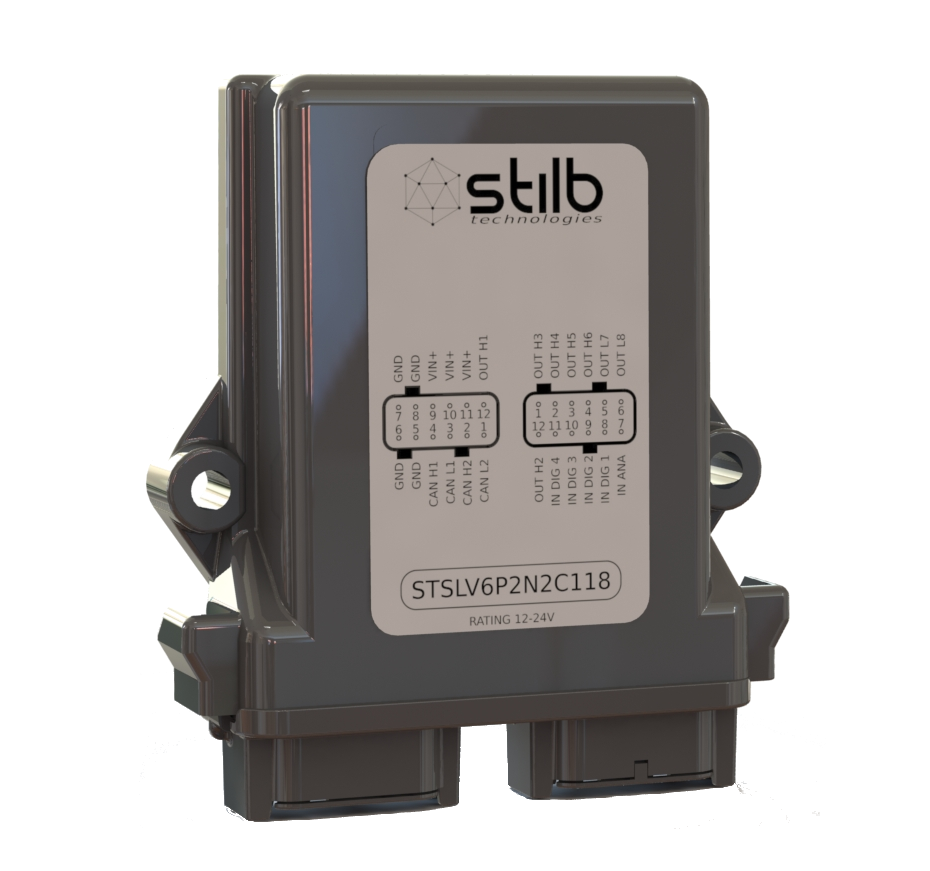

STSLV6P2N2C118
Controller I/O
Controller I/O per un esteso campo di applicazione
Il controller STSLV6P2N2C118, grazie alla dotazione di 8 canali di I/O e 4 ingressi digitali, trova applicazione in svariati contesti, sia in un sistema distribuito su rete CAN che come unità stand alone.
- STSLV6P2N2C118 è un controller di I/O dotato di 8 canali optodisaccoppiati configurabili come uscite PWM (6 PNP e 2 NPN) o ingressi analogici.
- Dotata di microcontrollore Cortex® M3 per gestire complesse logiche di funzionamento, l’elettronica è alloggiata in un robusto involucro DEUTSCH® standard automotive, il quale garantisce l’installazione su qualsiasi tipo di veicolo sia in esterno che interno.
- Dotato di 2 porte di connettività CAN-Bus può essere collegato in sistemi dove è presente questa tecnologia di comunicazione.
- Quando sono utilizzati come ingressi ai canali possono essere collegati pulsanti, finecorsa, interruttori di prossimità fotocellule, etc. Quando sono utilizzati come uscite ai canali possono essere collegate bobine di teleruttori, solenoidi di valvole idrauliche o pneumatiche, etc.
- In caso di necessità la STSLV6P2N2C118 può comandare motori elettrici potendo configurare le uscite come ponte H.
DOWNLOADS
STSLV6P2N2C118_datasheet_v1.3
CARATTERISTICHE
| Codice | STSLV6P2N2C118 |
| Dimensioni (HxLxP) | 142mm x 118mm x 36mm |
| Tensione di alimentazione | 12 – 24 V |
| Assorbimento modulo | |
| Corrente nominale in uscita per canale | 4A |
| Temperatura operativa | |
| Temperatura di stoccaggio | -20 / 85 °C |
| Grado di protezione | IP67 |
| Ingressi | 4x ingressi digitali 1x ingresso analogico supplementare 8x ingressi analogici, configurabili come uscite |
| Uscite | 6x uscite PNP, 4A, configurabili come ingressi analogici 2x uscite NPN, configurabili come ingressi analogici |
| Connettività | 2x CAN-bus 2.0 fino a 1Mbit/s |

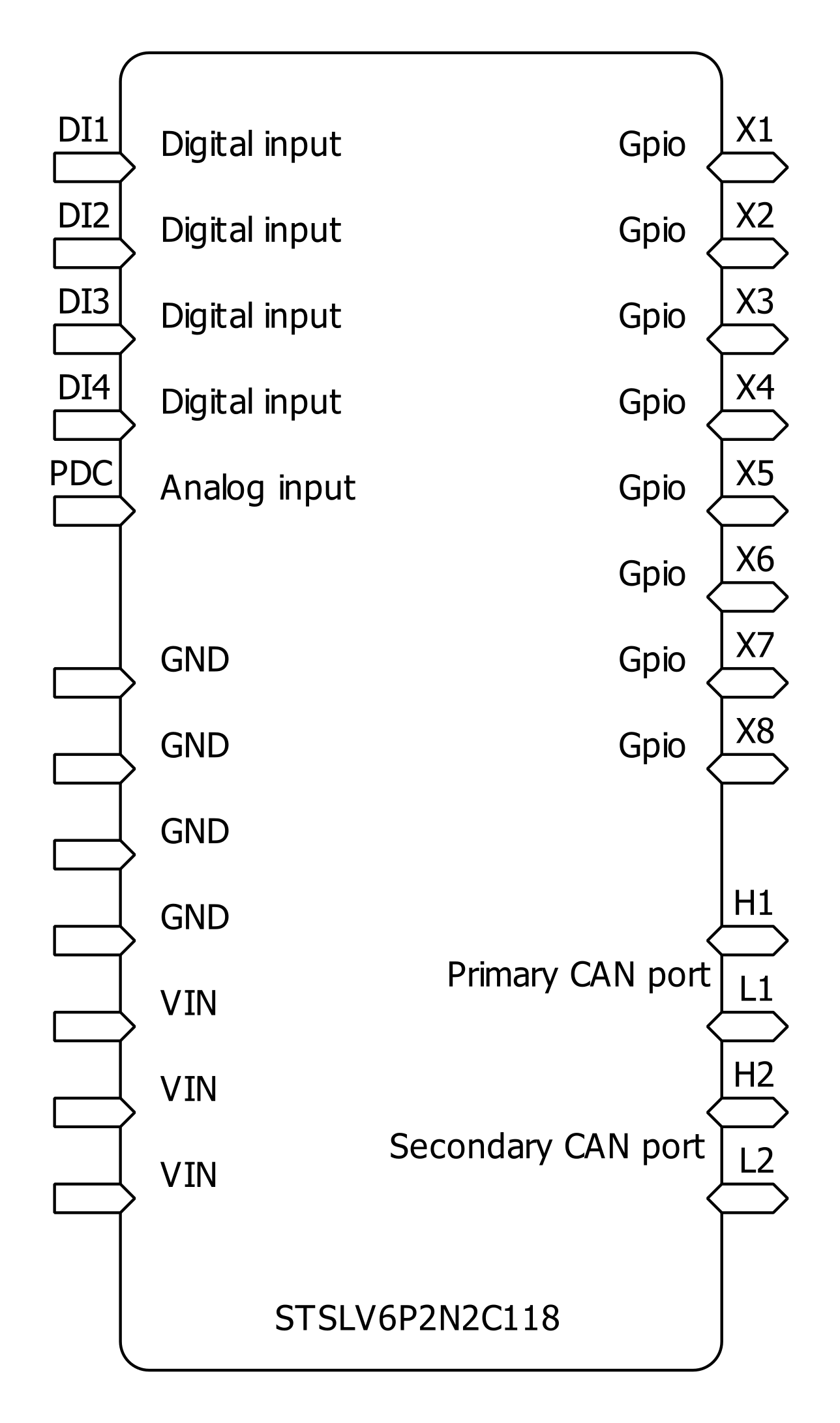

CONNESSIONI
DIMENSIONI
